1. 定義
Z接縫 : 機器列印物件的過程中，每一層一定會有開始列印的起點及終點，如果列印路徑是一個封閉的軌跡，那起點及終點就會匯集在同一個點上，那這個位置就會是所謂的Z接縫。
因為Z接縫的位置不像其他位置是連續出料的路徑，因此不會像其他位置一樣平滑，多多少少會是一個凸點或是凹入的狀態。
2. Z接縫在PING Slicer 2.1 中， 可以藉由調整 [Z接縫對齊] 及 [Z接縫位置] 這兩個參數，約略的控制Z接縫會出現在每一層的位置。
[Z接縫對齊]這個參數總共有四個參數可以做選取。
- a. 使用者指定 : 指定座標平面上的一個座標點，Z縫線會盡量靠近這個所指定的座標點
- b. 最短 : 以列印路徑最短為原則設定Z縫線出現的位置
- c. 隨機 : 以隨機不規則的方式設定Z縫線出現的位置
- d. 最尖銳轉角 : 會以路徑上最尖銳的轉角處設定為Z縫線出現的位置
預設參數中一般會使用 <a. 使用者指定> 或 <d. 最尖銳轉角>為主。
備註 :
如果列印的物件為治具或是較為方正的模型，一般使用<d. 最尖銳轉角>就可以了，因為會有比較多的直角，Z縫線會比較不明顯。
3. [Z接縫對齊]選擇<a. 使用者指定>，會出現另外一個參數為[Z接縫位置]，藉由設定[Z接縫X座標]及[Z接縫Y座標]兩個參數，可以指定座標點，讓列印物件的Z接縫盡量靠近這一個所指定的座標點。

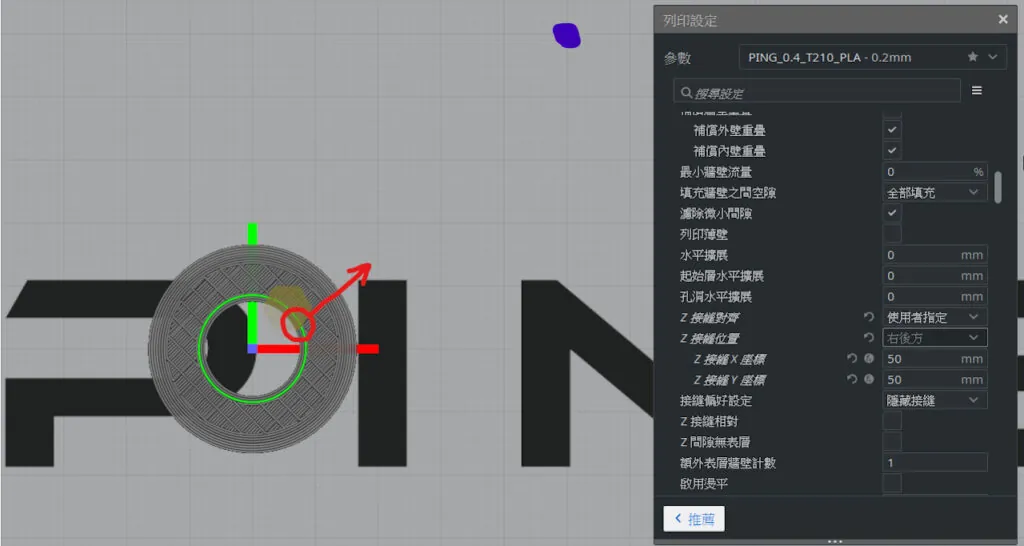

以設定[Z接縫X座標] –> 50 及 [Z接縫Y座標] –> 50 為例，座標點會被定義在圖片中右上角的位置，所以Z縫線也就會出現在靠近右上角的位置了。
小撇步 : 可以藉由觀察列印路徑中顯示的藍色線條，觀察到每一層縫線的位置喔。
