先給結論:3D列印圖檔主要有三種來源——一、從現成模型網站下載(適合教學、入門);二、用3D掃描做逆向工程(注意:掃描檔多半要先修圖才能列印);三、委託專業繪圖人員或3D列印廠商繪製(適合沒有繪圖人力、或要複製現有零件的單位)。
導入3D列印快速成型技術時,很多單位卡關的第一個問題不是設備怎麼操作,而是「圖檔要去哪裡找?」。不同情境適合的管道差很多,下面依政府軍方、中小企業、教育單位三種需求,分別說明最適合的做法。
政府軍方沒有繪圖人員、又要複製現有零件,圖檔怎麼來?
很多軍方與政府機關(例如基地修護單位、研發部門)在初期導入3D列印時,內部沒有專業3D繪圖工程師,卻有迫切需求:用自主、在地的方式複製與量產特定零組件(結構件、特殊工具、零附件),確保供應鏈安全、不受制於外部補給。
針對「已有成品、需要複製並建檔」的狀況,建議多管齊下:
1. 委託公家單位的專業繪圖人員(人才培育,且資料不出門)
可與同屬政府體系的勞動力發展署合作,請其專業繪圖老師協助繪製單位所需的3D模型圖檔。最大優勢是:繪圖人員進到單位內部現場作業,圖檔與成果直接留在單位內、不外流,對機敏單位比把零件送出去委外更安心。
2. 委託在地專業3D列印廠商協作
把特定零件委外做逆向工程與建圖。建議在採購設備初期,就把「初期關鍵零件圖檔繪製」納入廠商服務範疇,並選擇可簽NDA、能到場服務的在地廠商,確保設備一到位就能投入一線製作,機密也有保障。
3. 爭取人才訓練時間
靠初期的外部圖檔支援,單位能在最短時間看到快速成型的成效,同時替內部操作人員爭取學習切片軟體與機器維護的時間。
機敏件特別提醒(例如無人機零組件):越是機密的零件,越不該把圖檔上傳到任何公開或雲端平台。要複製這類物件,應走「在地、可簽NDA、資料不出門」的路徑——這也是PING資安版機型與非紅供應鏈方案的設計初衷。
中小企業用3D掃描逆向工程,為什麼檔案常常印不出來?
在產品研發或硬體開發流程裡,很多工程師為了省去用傳統CAD(SolidWorks、AutoCAD)從零畫圖的時間,會用3D掃描來加速逆向工程。但要特別留意:3D掃描出來的圖檔,絕大多數無法直接拿去3D列印。

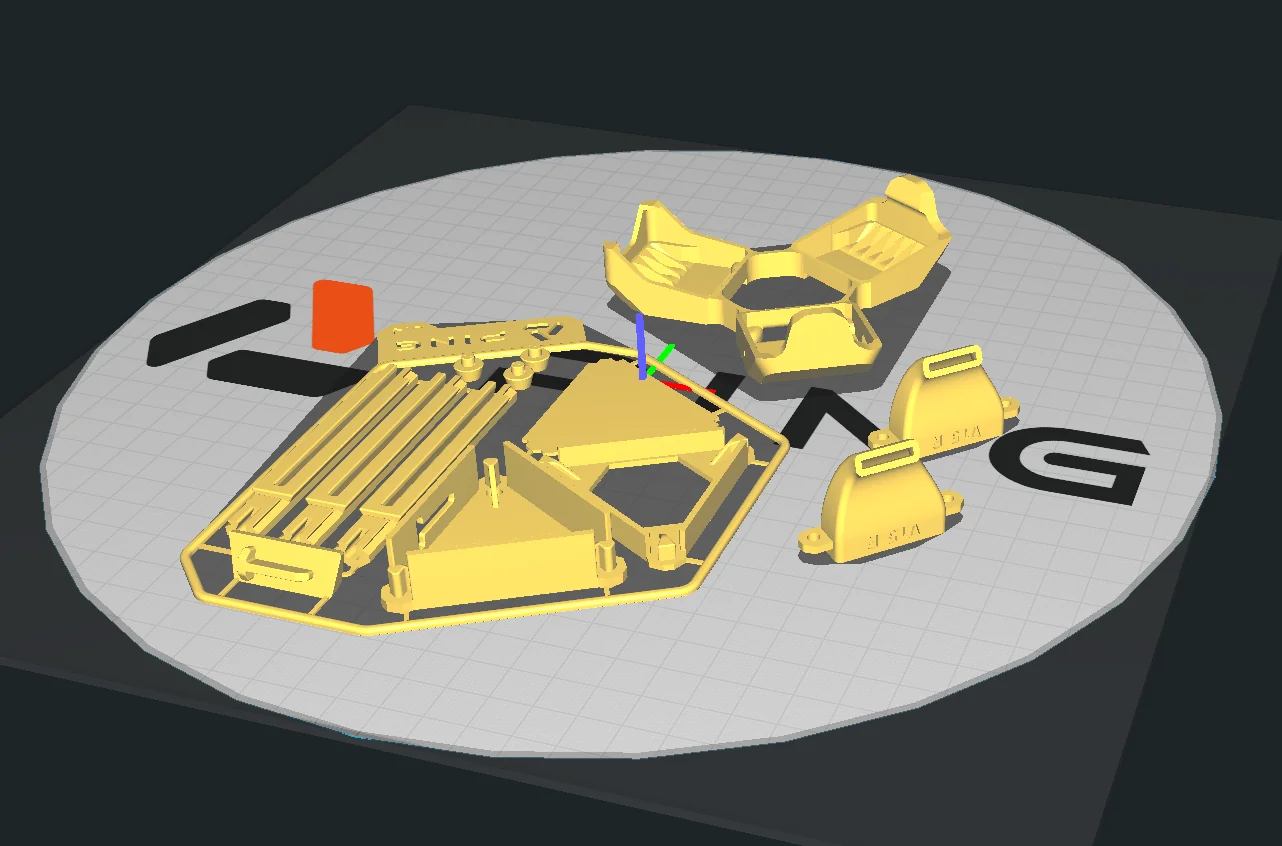

什麼是「破圖」?
3D掃描擷取的是物體表面的「點雲資料」,轉成網格模型後,經常出現「曲面沒有完全封閉」的狀況。就像一個正方體盒子,其中一個面破了一個洞——這種檔案切片軟體無法正確判讀。
正確流程:
送進3D列印機之前,要先用專業逆向修圖軟體(例如Geomagic),由工程師做「補面、縫合、實體化」。確保圖檔完全封閉、變成真正的實體模型(Solid Model)後,FDM 3D列印機的切片軟體才能正確解析、順利印出完整成品。
學校教育單位,怎麼快速取得有趣的3D列印圖檔?
對想用3D列印培養學生空間概念與創客精神的學校,重點是「降低操作門檻」和「提高趣味性」。推薦兩種引導方式:
1. 用現成3D圖檔網站(入門首選)
全球有許多免費又成熟的模型下載平台,老師可引導學生依興趣(動漫、生活用品、機械結構)分類搜尋。常用平台包括:
- Thingiverse:老牌、模型量大,入門首選。
- Printables:介面新、品質佳,社群活躍。
- Cults3D:免費與付費設計師作品都有。
其中「可動式(Articulated)設計」與機械連桿模型最能吸引學生,有效提升課堂專注度。
資安小提醒:以上都是公開平台。機敏單位(政府、軍方、研發機構)只適合把它們當靈感與教學參考,切勿把自家機密圖檔上傳到任何雲端或公開平台,以免研發資料外洩。
2. 用Tinkercad模組化建模(進階學習)
想讓學生體驗「自己畫3D圖」的樂趣,建議用Tinkercad這類線上教育工具。它像「數位堆積木」,學生不必學複雜的工業CAD,就能快速組出專屬的3D圖檔,網路上也有豐富教案與社群課程。
常見問題(FAQ)
Q1. 3D掃描的圖檔可以直接列印嗎?
不行。掃描得到的是點雲、轉成網格後常有「破面、未封閉」的問題,要先用逆向軟體(如Geomagic)補面、縫合、實體化成Solid模型,切片軟體才印得出來。
Q2. 單位沒有現成檔案、也沒有繪圖人員,要怎麼開始?
兩條路:一是請勞動力發展署的繪圖老師到單位內協助(資料不出門);二是委託可簽NDA的在地廠商做逆向建模。建議採購設備時就把「關鍵零件建圖」一起納入廠商服務,設備到位即可開印。
Q3. 機敏單位可以用Thingiverse這類網站嗎?
可以當靈感與教學參考,但切勿上傳任何自家機密圖檔到公開或雲端平台。要複製機敏件(如無人機零件),應採在地、可簽NDA、資料不出門的方式處理。
Q4. 委託廠商繪圖,圖檔機密與智慧財產權怎麼保障?
事前簽NDA、白紙黑字約定圖檔歸屬與不外流,並選擇能到場服務的在地廠商,降低資料外流風險。
